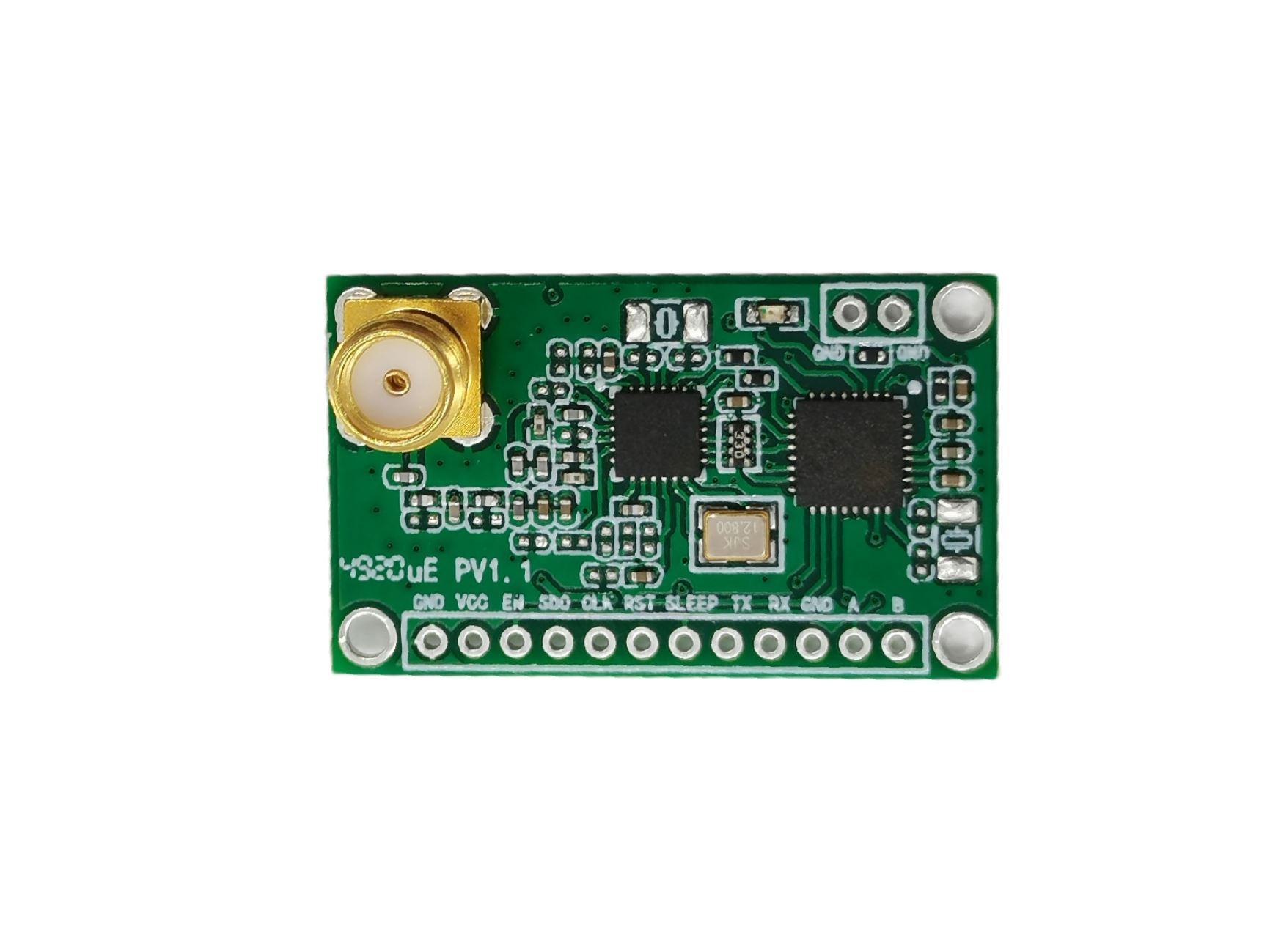

HAC08 无线数传模块 uE

产品型号:HAC-uE

  HAC-uE的通信信道是半双工的,最适合点对多点的通信方式,这种方式首先需要设1个主站,其余为从站,所有站都编一个唯一的地址。通信的协调完全由主站控制,主站采用带地址码的数据帧发送数据或命令,从站全部都接收,并将接收到的地址码与本地地址码比较,不同则将数据全部丢掉,不做任何响应;地址码相同,则证明数据是给本地的,从站根据传过来的数据或命令进行不同的响应,将响应的数据发送回去。这些工作都需要上层协议来完成,并可保证在任何一个瞬间,通信网中只有一个设备处于发送状态,以免相互干扰。

功能特点:

1. 微功率发射,发射功率可设置10mW(10dBm)/ 50mW(17dBm)/100mW(20dBm)。

2. ISM频段,无需申请频点。 工作频率范围430~452MHz。

3. 高抗干扰能力和低误码率

    基于FSK的调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力,在信道误码率为10-2时,可得到实际误码率10-5~10-6。

4. 传输距离远

    在开阔视距情况下,天线放置高度位置>2米,可靠传输距离可达800m (BER=10-3/1200bps@10dBm), 可靠传输距离大于500m (BER=10-3/9600bps@10dBm),可靠传输距离大于200m (BER=10-3/38400bps@10dBm)。

5. 透明的数据传输

提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤掉空中产生的假数据(所收即所发)。

6. 多信道

    同一个频段可以按照用户需要提供多个信道,满足用户多种通信组合方式。

7. 提供2个串口
    HAC-uE微功率无线数传模块提供UART/TTL和可扩展的RS-485,2种接口方式,可直接与用户的RS-485设备、单片机或其它UART器件连接使用.

8. 大的数据缓冲区

    接口波特率等于空中有效波特率,用户可设置:1200、2400、4800、9600bps。数据格式为8N1/8E1/8O1用户自定义,可传输大数据帧,用户编程更灵活。

9. 智能数据控制,用户无需编制多余的程序

    即使是半双工通信,用户也无需编制多余的程序,只要从接口收/发数据即可,其它如空中收/发转换,控制等操作,HAC-uE-A自动完成。

10. 低功耗及休眠功能

    接收电流<10mA,发射电流<110mA(20dBm),休眠电流<10uA。

11. 高可靠性,体积小、重量轻

    采用单片射频集成电路及单片MCU,外围电路少,可靠性高,故障率低。
