LoRa无线抄表解决方案

栏目:低功耗无线抄表解决方案 发布时间:2018-11-07

一、方案概述:

HAC-ML(LoRa)该抄表系统是深圳市华奥通通信技术有限公司基于Lora技术开发,面向低功耗智能远传抄表应用的整体解决方案。方案由抄表管理平台、集中器、近端维护手持机、终端通讯模块组成,功能涵盖了采集计量、双向通信、抄表控阀,近端维护等,全面满足自来水公司、燃气公司、电网公司对于无线远传抄表应用的各项需求。


二、系统组成及介绍:

HAC-ML(LoRa)无线远程抄表系统包括:无线抄表采集模块HAC-ML集中器HAC-GW-L手持机(手持抄表终端)HAC-RHU-LiHAC-ML抄表收费平台(WEB服务端)。


·  HAC-ML低功耗无线抄表模块天发送一次数据,集采集、计量、控阀于一体。

·  HAC-GW-L集中器最大可支持5000只表,存储5000条上行数据,能通过服务器查询存储数据

·  HAC-RHU-L手持机现场可对表内HAC-ML LoRa模块设置表ID(有防重设功能)、初始量等参数,可无线设置HAC-GW-L LoRa集中器的发射功率,用于移动手持抄表。

·  iHAC-ML抄表收费平台可部署在云平台,应用平台功能丰富,大数据可做漏损分析。

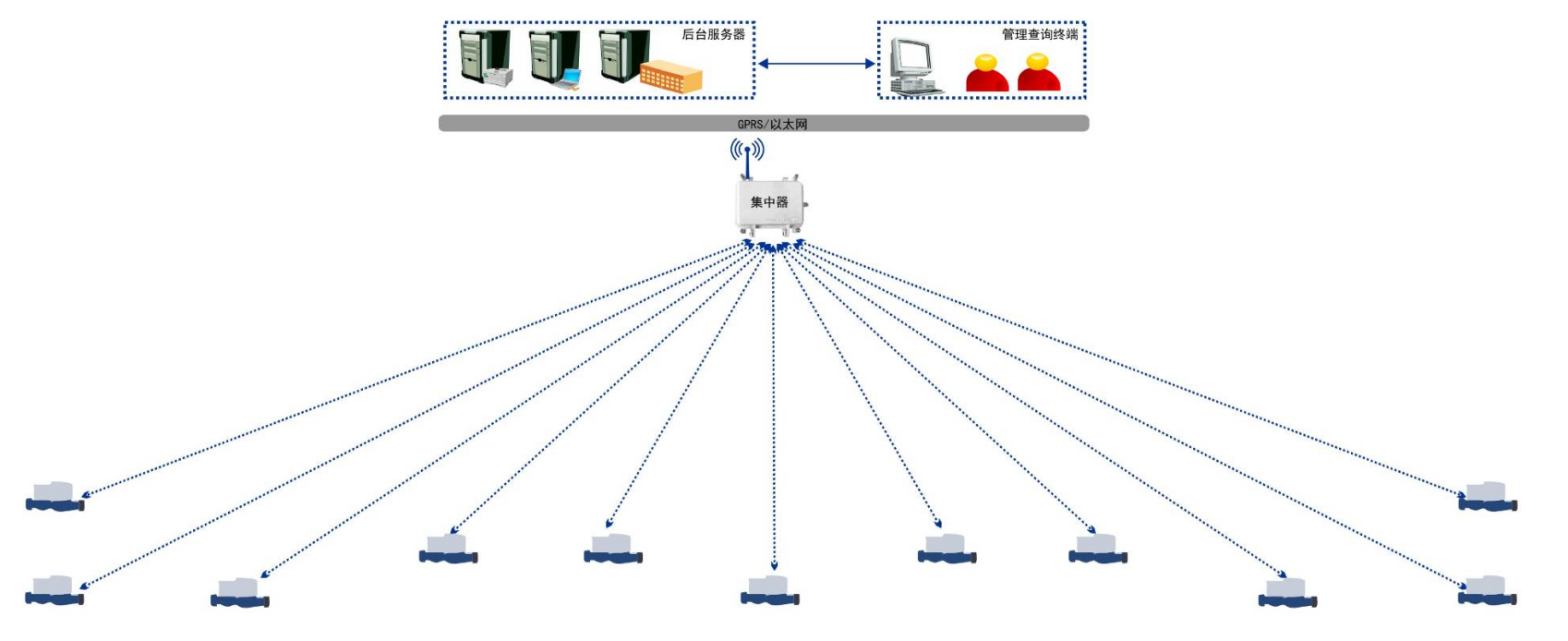

三、系统拓扑图:


四、系统功能特点:

·  超远距离通信:超远距离通信:城市环境3-5km;农村环境10-15km;
·  超低功耗:终端模块采用一节ER18505电池,寿命可达10
·  抗干扰能力强:采用TDMA时分多址通信技术,自动同步通信时间单元,避免数据碰撞
·  超大管理容量:集中器最大可支持管理:5000只表。集中器存储5000条流水数据
·  抄表成功率高:集中器多核RF设计,同时接收多频点、多速率的数据

五、应用场景:

·  水表、电表、燃气表、热量表无线抄表,华奥通ML无线抄表方案在国内外水表抄表项目中广泛应用

·  现场施工量低、抄收成本低、整体实施成本低。
